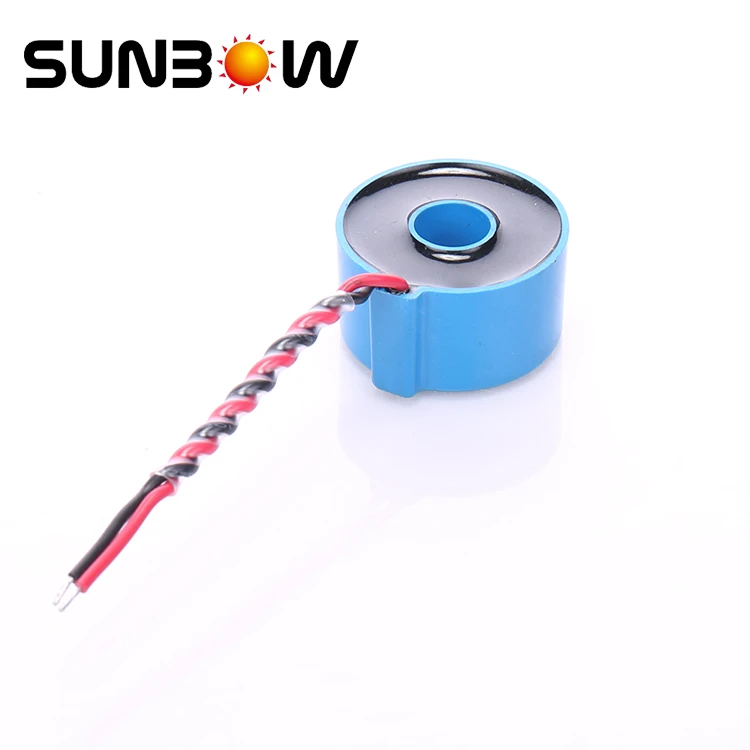

Transformers tal-kurrent mikro

INDIĊI EWLENIN TAL-PRESTAZZJONI:

Livell ta' Insulazzjoni Rated

Vultaġġ li jiflaħ il-Frekwenza tal-Enerġija

Il-vultaġġ li jiflaħ il-frekwenza tal-enerġija bejn l-istralċ primarju sa l-istralċ sekondarju u l-art għandu jkun 3kV (rms). Meta tiġi speċifikata l-insulazzjoni protettiva tal-Klassi II, għandha tkun 4kV (rms). Billi tuża tester tas-saħħa dielettrika biex twettaq it-test taħt vultaġġ nominali ta '3kV/4kV, kurrent ta' tnixxija 1mA għal minuta, l-ebda tqassim mit-transformer tal-kurrent ma huwa permess.

Reżistenza għall-iżolazzjoni

Ir-reżistenza tal-insulazzjoni tal-istralċ primarju għall-istralċ sekondarju u mal-art għandha tkun akbar minn 500MΩ.

Polarità

Il-polarità tat-transformer tal-kurrent hija sottrattiva. Meta primarju jiġi enerġizzat mit-terminal L1 għat-terminal L2, il-fluss tal-kurrent sekondarju indott huwa mit-terminal K1 permezz taċ-ċirkwit tal-piż sat-terminal K2.

Żbalji

Żball kurrenti (Żball tal-Proporzjon)

L-iżball li transformer jintroduċi fil-kejl ta 'kurrent u li jirriżulta mill-fatt li l-proporzjon ta' trasformazzjoni attwali mhuwiex ugwali għall-proporzjon ta 'trasformazzjoni ratata.

Spostament tal-Fażi

Id-differenza fil-fażi bejn il-vetturi tal-kurrent primarju u sekondarju, id-direzzjoni tal-

phasors huma hekk magħżula li l-angolu huwa żero għal transformer ideali.

L-ispostament tal-fażi jingħad li huwa pożittiv meta l-phasor tal-kurrent sekondarju jmexxi l-phasor tal-kurrent primarju. Normalment jiġi espress f'minuti (') jew ċentiradijani (Crad.)

Proporzjon ta' Trasformazzjoni Rated

Proporzjon tal-vultaġġ jew kurrent primarju nominali għall-vultaġġ jew kurrent sekondarju nominali.

Klassi ta' Preċiżjoni

Denominazzjoni assenjata lil transformer ta' strument, li l-iżball fil-proporzjon u l-ispostament tal-fażi tiegħu jibqgħu fil-limiti speċifikati taħt kundizzjonijiet ta' użu preskritti.

Limiti ta' Żbalji

Limiti ta' Żball CT (Transformer Kurrent).

Nota:

1) Bejn il-kurrent 0.2In u Imax, nieħdu l-valur medju tal-ispostament massimu tal-fażiu l-ispostament minimu tal-fażikif, ħu d-differenza bejn l-ispostament tal-fażi tal-kurrent iu l-valur medjubħala l-iżball tal-fażi tal-kurrent i:

2) Il-kurva attwali tal-iżball tat-transformer tal-kurrent m'għandhiex teċċedi l-firxa tal-linja ffurmata mil-linja tal-limitu tal-iżball tat-Tabella 1.

3) 0.02 klassi u 'l fuq, transformer kurrenti huwa skond id-definizzjoni ta' JJG 314-2010.

Limitu ta' Żball PT (Transformer Potenzjal).

Q: Int kumpanija kummerċjali jew manifattur?

A: Aħna manifattur professjonali speċjalizzat fid-disinn, l-iżvilupp u l-produzzjoni ta 'folji ta' l-azzar tas-silikon amorfu, nanokristallin, ta 'tip ġdid u materjali u komponenti manjetiċi oħra.

Q: X'inhi l-kapaċità tal-produzzjoni tiegħek?

A: Il-kapaċità ta 'produzzjoni annwali ta' żigarella amorfu & nanokristallina hija ta '600 tunnellata;

Il-kapaċità tal-produzzjoni annwali tal-qalba elettronika tal-qawwa hija ta '35 miljun;

Kapaċità ta 'produzzjoni annwali tal-qalba tal-ħadid tat-tip C ta' 240 tunnellata;

Il-kapaċità ta' produzzjoni annwali tar-reatturi hija ta' 50,000;

Il-kapaċità tal-produzzjoni annwali tat-trasformaturi ta 'preċiżjoni hija ta' 40 miljun;

1. Għidilna dak li għandek bżonn,please call 021-63306968 Or send email to :sales@sunbowgroup.com

Peress li kull applikazzjoni għandha l-karatteristiċi u r-rekwiżiti tagħha stess.
Aħna nipprovdu servizzi personalizzati skont l-applikazzjoni tiegħek

Għidilna l-kunċett tad-disinn tiegħek u l-parametri bażiċi

2. Ikseb soluzzjoni & kwotazzjoni

Aħna se naħdmu fuq l-aħjar soluzzjoni u nipprovdu primarjament speċifikazzjoni u kwotazzjoni għar-reviżjoni tiegħek.

3. Produzzjoni tal-kampjun u produzzjoni tal-massa

Se nibdew il-produzzjoni tal-massa wara l-konferma tal-klijent u l-validazzjoni tal-kampjuni.
